HDPE 排水（污）用高密度聚乙烯管及管件

Eight Advantages

HDPE 管件／八大優勢

HDPE 高密度聚乙烯管件因具備出色的綜合性能，已成為當代工程營造領域中極為重要的管路材料選擇。從衛生安全到耐磨損、抗高低溫，每一項特點都能有效提升整體工程的可靠度與使用年限。

衛生安全無毒性

通過相關衛生主管機關之檢驗認證，無毒性疑慮且具可回收再利用特性，全面符合環境保護要求。

優異耐化學腐蝕

對酸性、鹼性等具腐蝕性液體展現良好抵抗力，廣泛運用於化工廠房及各類特殊環境的管路鋪設。

高度可撓曲性

管件本身具良好彎曲特性，便於避開施工障礙物，特別適用地質鬆散或地形複雜之施工區域。

出色抗衝擊力

聚乙烯材質具備優越韌性與強度，承受外力能力相當突出，於搬運及安裝過程中不易發生破裂或受損。

施工成本低廉

採溝槽快接設計，外觀整齊美觀，安裝便利且利於日後保養，可省去大量熔接相關費用與工時。

耐溫範圍廣泛

適用溫度區間從 −60℃ 至 60℃，無論嚴寒或酷熱氣候條件下，皆可維持良好的使用狀態。

優越耐磨特性

依砂漿磨損測試結果顯示，HDPE 管材耐磨表現約為傳統鋼管之四倍，可大幅延長管路系統服役壽命。

輕量化便於施作

管材重量輕巧，搬運與架設便捷，能有效降低人力負荷、減少物料消耗並節省整體工程預算。

比較項目	HDPE 管	鑄鐵管	PVC 管
衛生無毒	●	△	●
耐腐蝕性	●	×	●
抗衝擊強度	●	△	×
耐磨損性	●	●	×
施工便利	●	×	△
重量輕便	●	×	●
彎曲彈性	●	×	×
溫度適應	●	●	△
整體成本	●	×	△

Pipe Specifications

管材規格／ CNS 2456-2 國家標準

本系列管材均依國家標準 CNS 2456-2 製造，提供 SDR17 系列規格，管徑範圍涵蓋 DN50 至 DN200，足以因應各式排水工程的不同需求。所有管材皆經嚴謹品管檢驗，確保尺寸精度與壁厚均勻，保障施工品質與接頭密封可靠性。

管材規格【CNS 2456-2 SDR17】

CNS 2456-2 / SDR17

標稱外徑	平均外徑	壁厚 T
50	50＋0.5	3.0＋0.5
75	75＋0.7	4.5＋0.7
110	110＋1.0	6.6＋0.9
160	160＋1.5	9.5＋1.2
200	200＋1.8	11.9＋1.4

單位：毫米　Unit：mm

SDR17 規格說明／品管要點

SDR · Standard Dimension Ratio

SDR（Standard Dimension Ratio）係指管材標準尺寸比，SDR17 意即管材外徑與壁厚之比值為 17，此規格能在確保結構強度的前提下達到最佳重量與成本效益。每一口徑皆標注允許公差範圍，施工選配時可依工程規範精確對應。

所有管材出廠前皆通過 環剛度、拉伸強度 與 密封性 測試，確保每一支管材均達到 CNS 2456-2 規定之品質標準。

Products

產品系列／溝槽式管件

完整溝槽式管件系列採精密模具製造，外型標準一致，適配各口徑管材，快速組裝免熔接，大幅降低施工難度與工期。從主管路接合到輔助配件，提供工程所需之完整解決方案。

主管路接合配件 Main Joints & Branches

Branch · 01

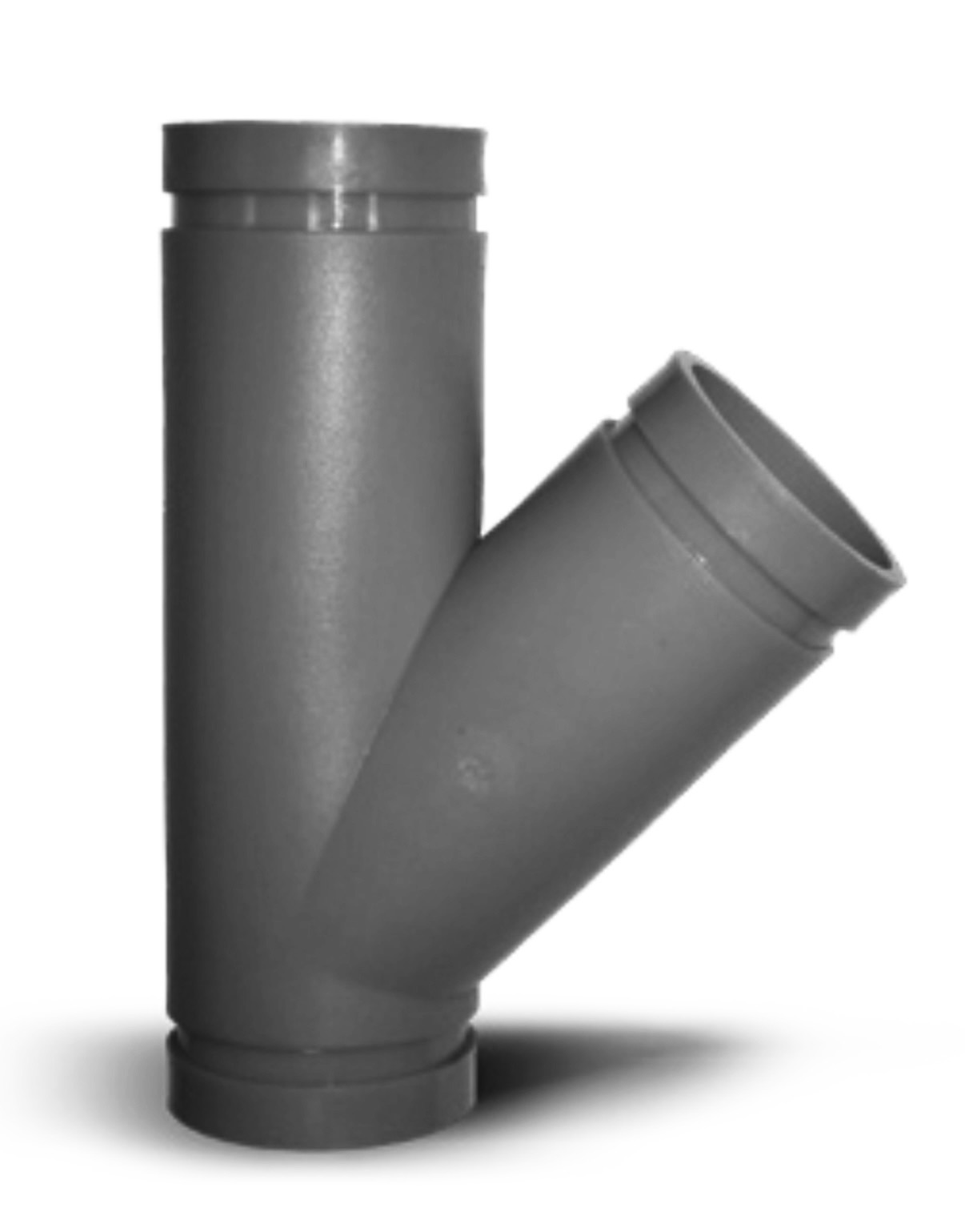

溝槽式斜梯

T-branch 45°

適用於分支管路45度斜接，水流引導順暢，外型標準化便於配管與維護。

Specifications

規格	D	D1	T	H1	W
50×50	50	47	3	15.2	8
75×75	75	71	4.5	15.2	8
110×110	110	105	6.6	15.2	8
160×160	160	154	9.5	15.2	8
200×200	200	190	11.9	15.2	8

單位：毫米　Unit：mm

Sanitary · 02

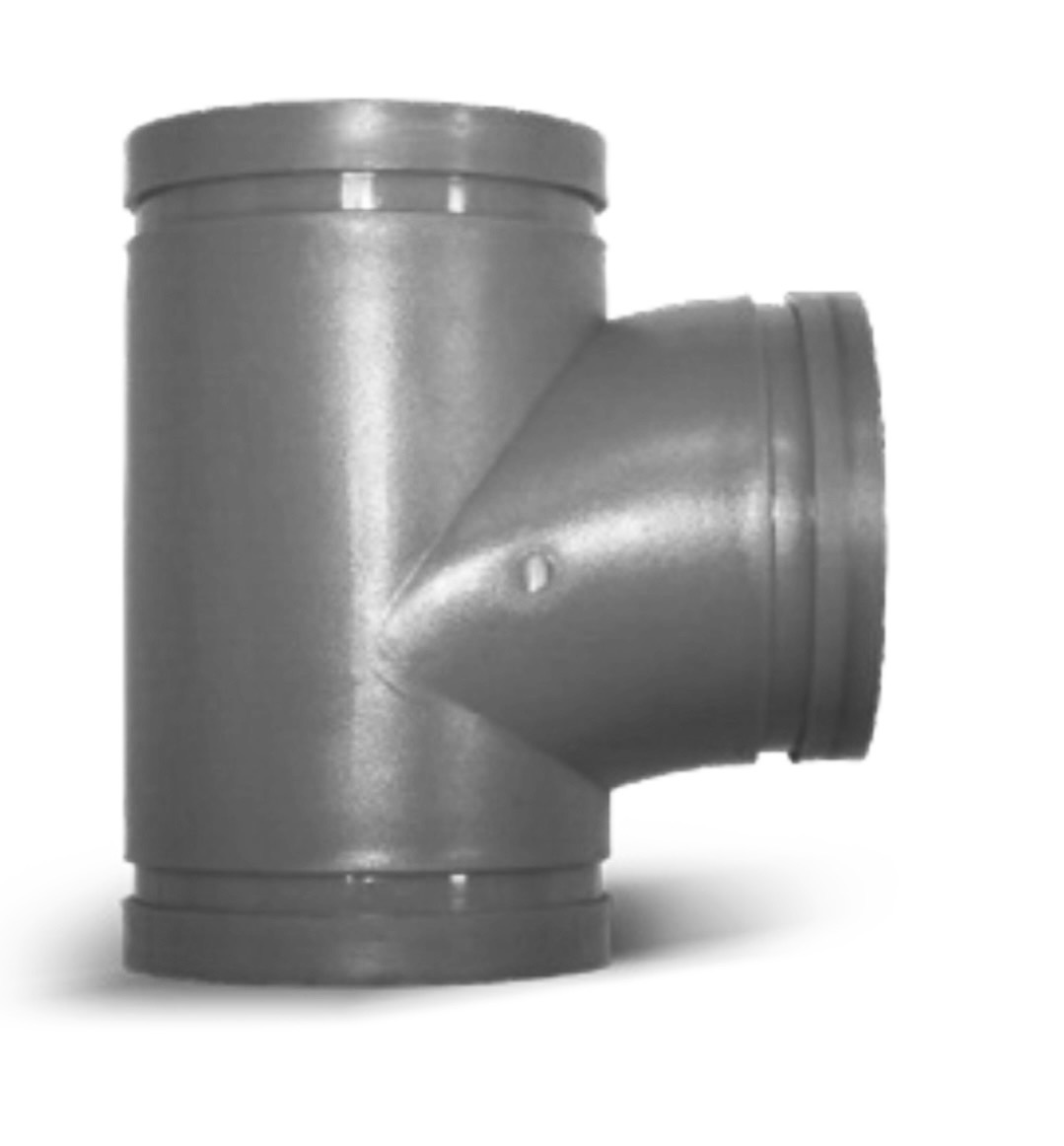

溝槽式順水梯

Sanitary-T

用於主幹管之順向分支接合，水流順暢，密封可靠，適合衛生排水系統。

Specifications

規格	D	D1	T	H1	H	W
50×50	50	47	3	15.2	117	8
75×75	75	71	4.5	15.2	171	8
110×110	110	105	6.6	15.2	189	8
160×160	160	154	9.5	15.2	236	8
200×200	200	190	11.9	15.2	276	8

單位：毫米　Unit：mm

Cross · 03

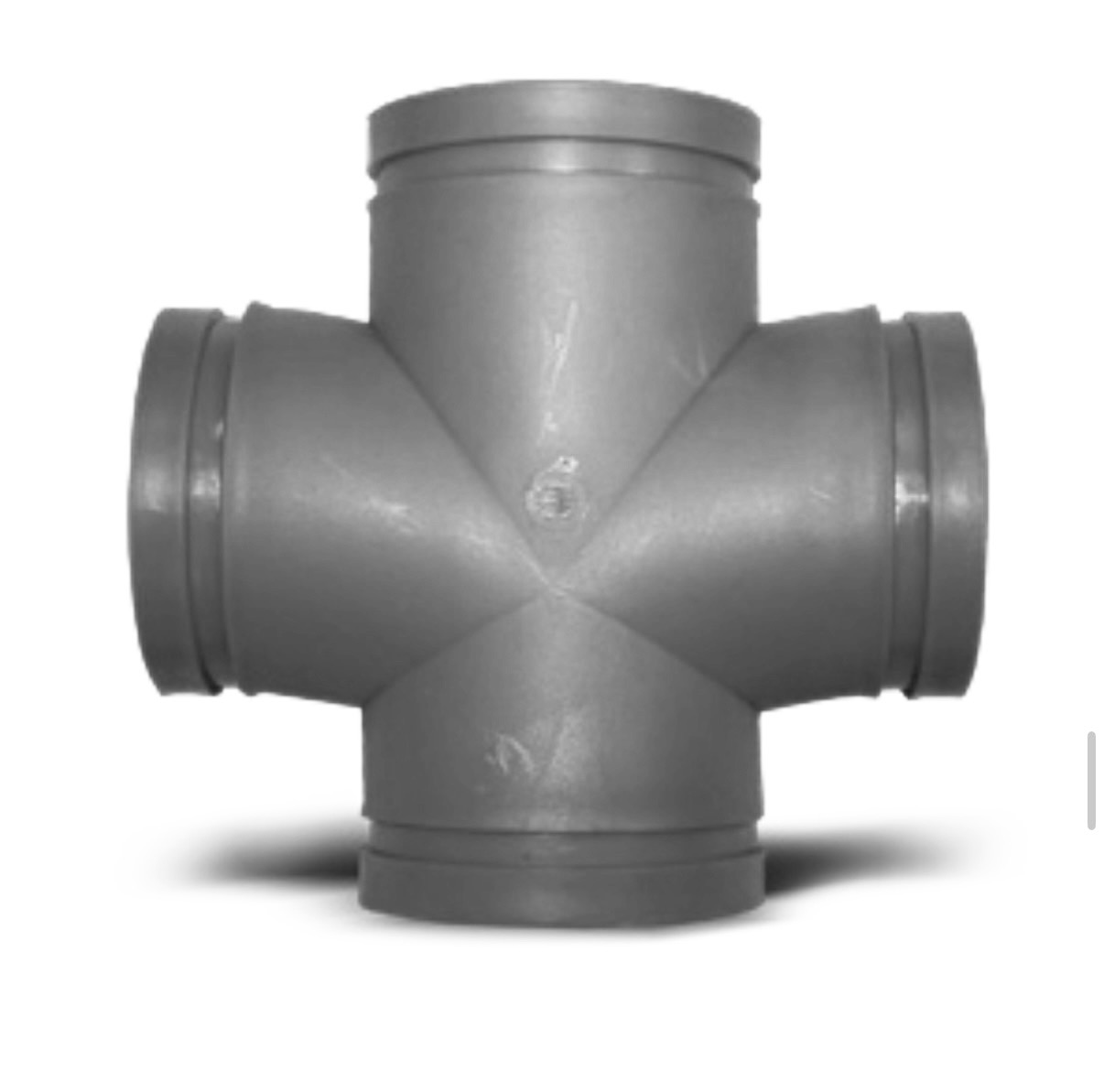

平面四通

Equal Cross

四向交叉配管之專用接頭，適用於複雜配管系統，保持系統密封性與安全性。

Specifications

規格	D	D0	W	T
110	110	100	200	6.6

單位：毫米　Unit：mm

Elbow · 04

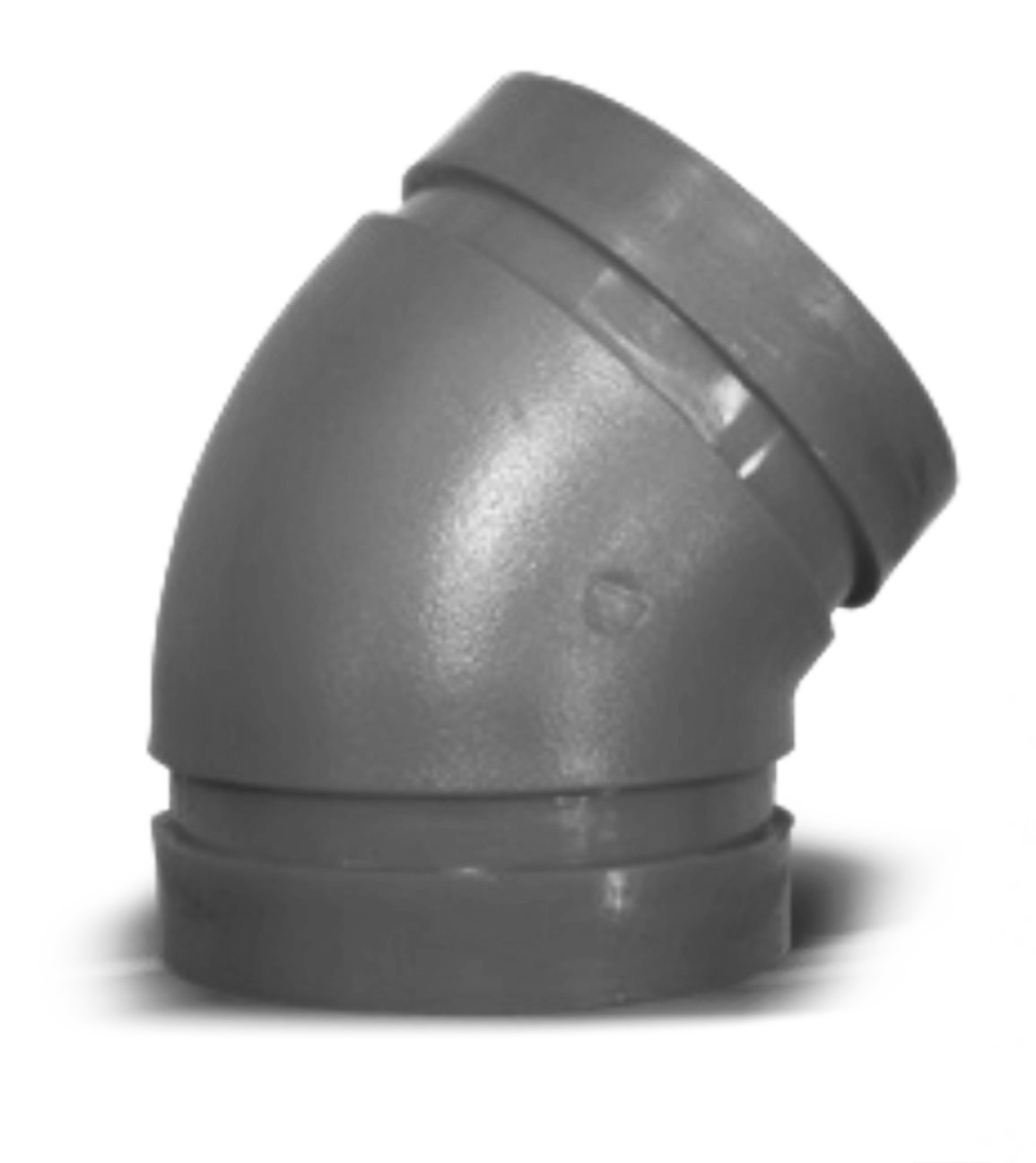

溝槽式 45° 彎頭

Elbow 45°

用於管路45度轉折之配件，平順引導水流方向，安裝靈活適應各種地形。

Specifications

規格	D	D1	T	H1	H	W
50×50	50	47	3	15.2	117	8
75×75	75	71	4.5	15.2	171	8
110×110	110	105	6.6	15.2	189	8
160×160	160	154	9.5	15.2	236	8
200×200	200	190	11.9	15.2	276	8

單位：毫米　Unit：mm

Elbow · 05

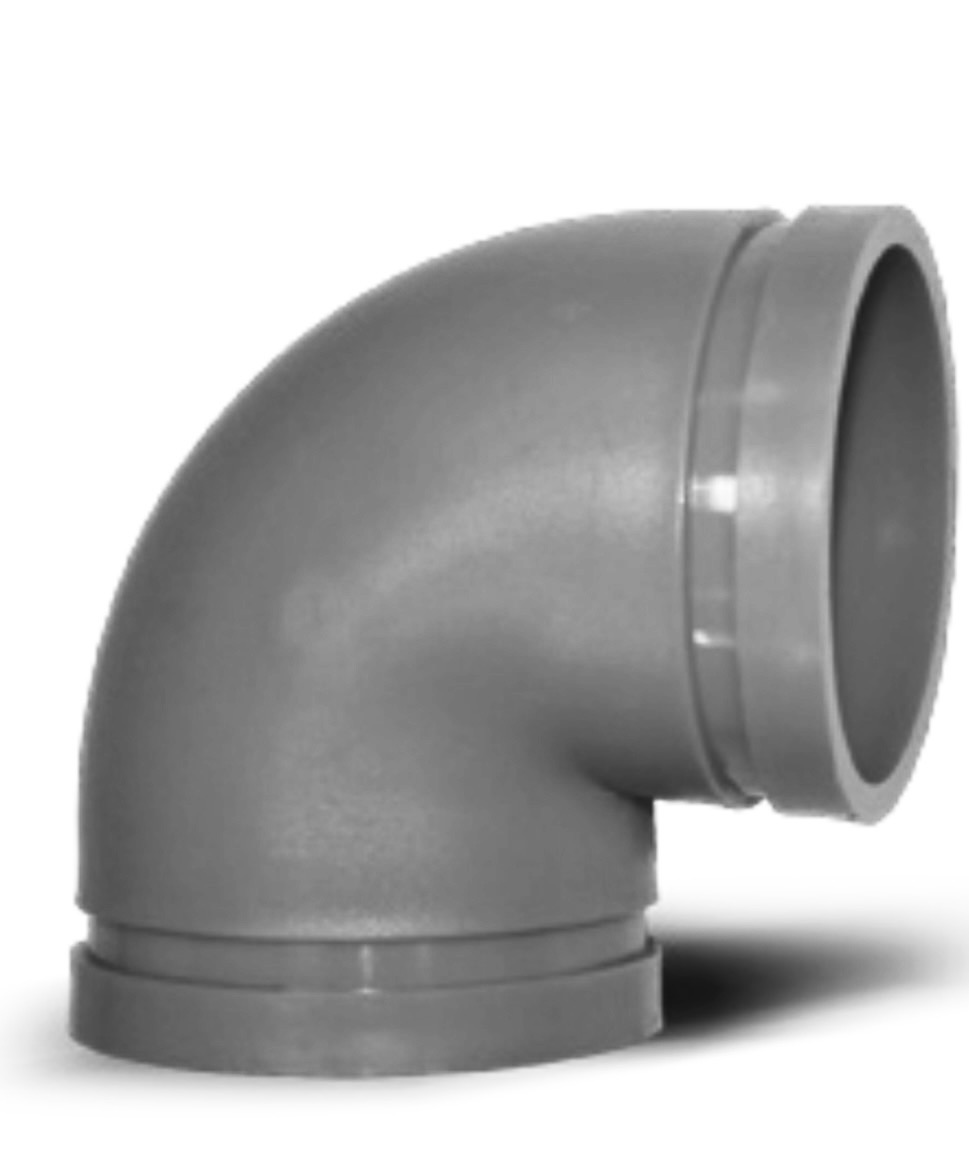

溝槽式 90° 彎頭

Elbow 90°

用於管路直角轉向之配件，配合各規格管材使用，是配管系統的基礎元件。

Specifications

規格	D	D1	T	H1	W
50×50	50	47	3	15.2	8
75×75	75	71	4.5	15.2	8
110×110	110	105	6.6	15.2	8
160×160	160	154	9.5	15.2	8
200×200	200	190	11.9	15.2	8

單位：毫米　Unit：mm

Reducer · 06

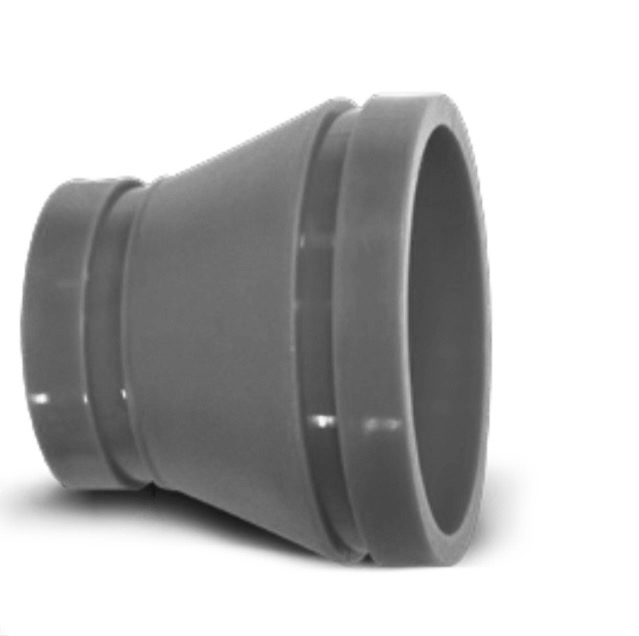

溝槽式大小頭

Reducer

用於不同管徑間之轉接，使管路系統靈活配置，因應各區段不同流量需求。

Specifications

規格	D	D0	D3	D4	T	T1	H1	W
75-50	75	50	71	46	4.5	3	15.2	8
110-75	110	75	105	71	6.6	4.5	15.2	8
160-110	160	110	154	105	9.5	6.6	15.2	8
200-160	200	160	190	154	11.9	9.5	15.2	8

單位：毫米　Unit：mm

Trap · 07

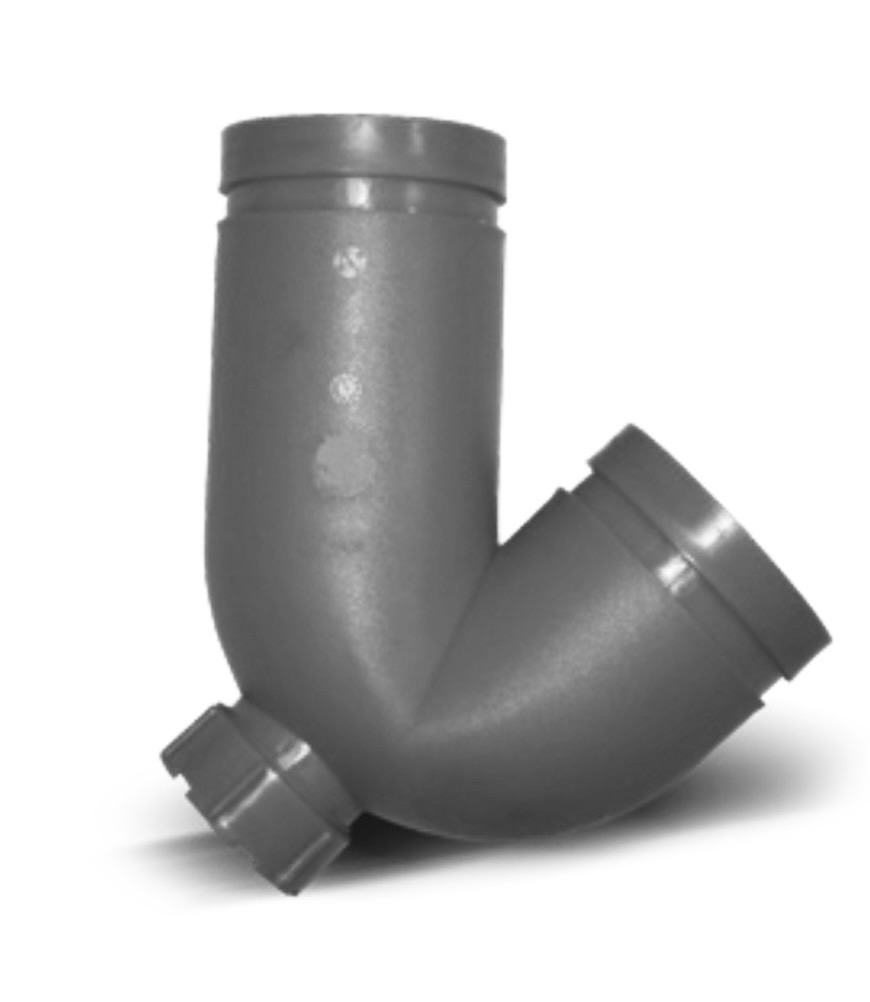

存水彎

Trap

具水封功能，可有效防止異味回流，確保室內空氣品質與衛生環境。

Specifications

規格	D	L	W	T
50	50	105	148	3
75	75	163	201	4.5
110	110	218.5	281	6.6

單位：毫米　Unit：mm

密封・固定・輔助配件 Sealing & Auxiliaries

Coupling · 08

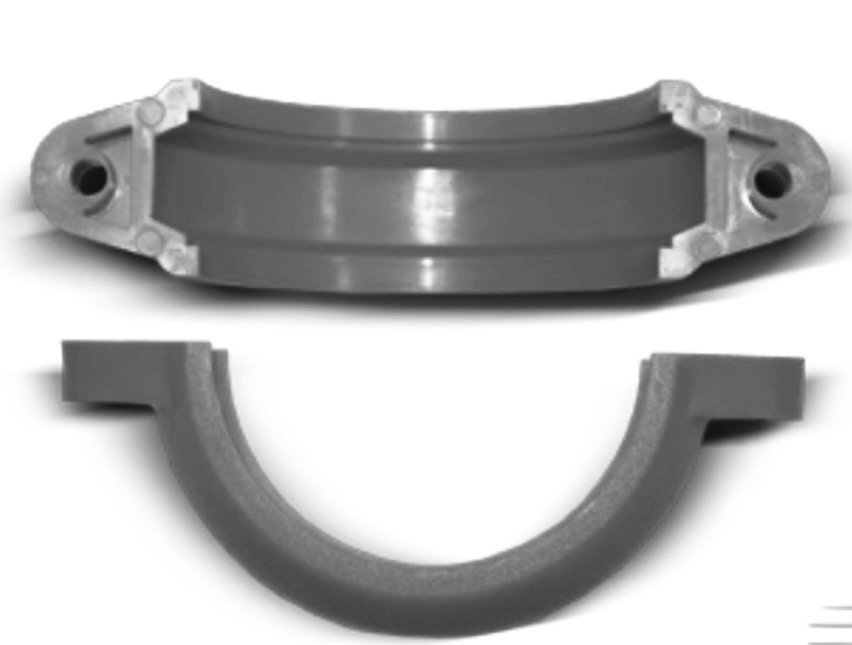

溝槽式壓環

Coupling

管材接合的快速鎖固元件，免熔接、免膠水，安裝便捷且密封可靠。

Specifications

規格	D	Z	L	t	M	H1
50	50	19.2	113	9.88	8	15.2
75	75	19.2	145	9.88	8	15.2
110	110	19.2	181	14.2	8	15.2
160	160	19.2	235	15	8	15.2
200	200	19.2	275	15	8	15.2

單位：毫米　Unit：mm

Gasket · 09

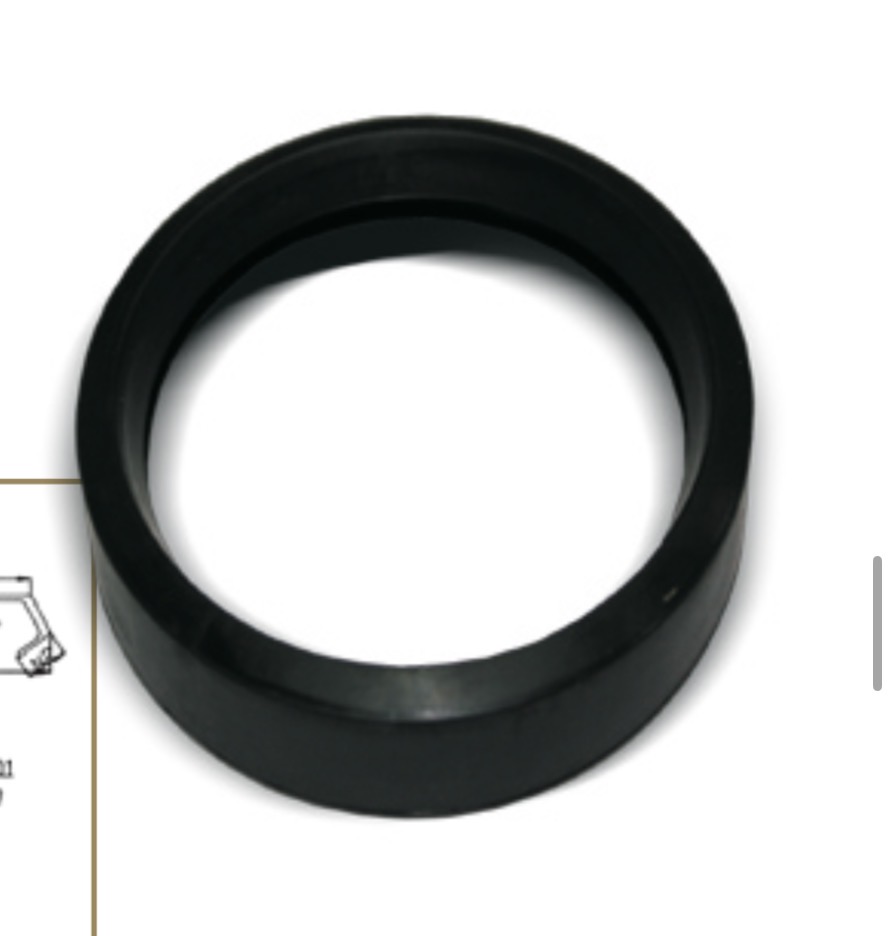

密封圈

Airproof Circle

橡膠密封件，確保接頭氣密、水密，是溝槽式管路系統可靠運作的核心關鍵。

Specifications

規格	D1	D	D0	N	N0	N1
50	66	51	40	18	25	8
75	89	76.4	66.7	18	25	7.5
110	126	111	101	18	25	8
160	176	161	151	18	25	8
200	216	201	191	18	25	8

單位：毫米　Unit：mm

Tundish · 10

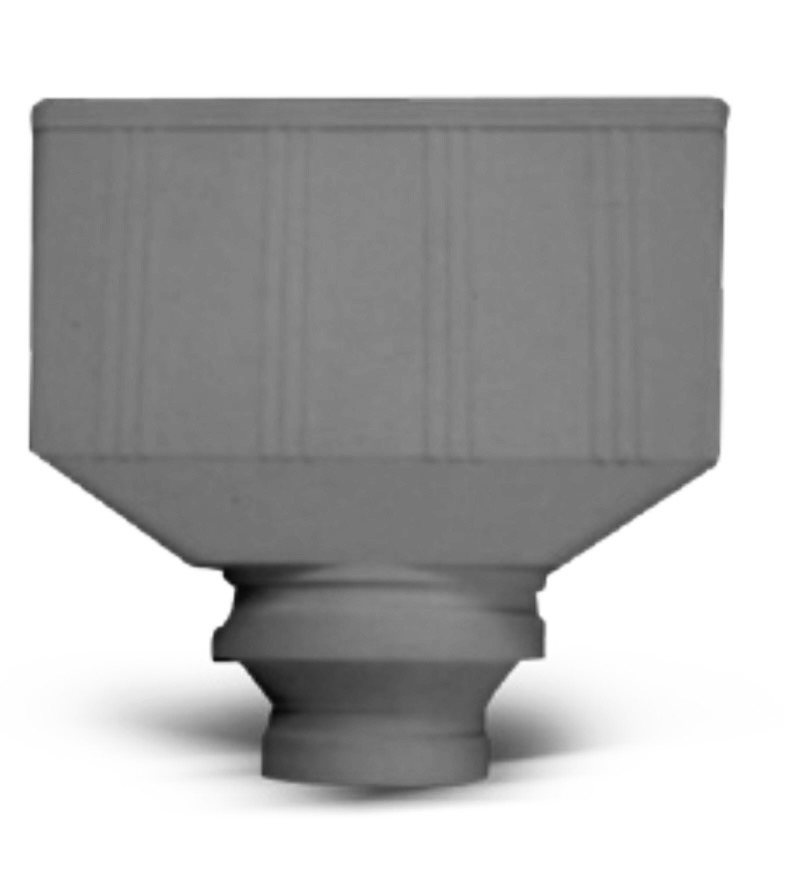

溝槽式漏斗

Tundish

適用於進水口或排水匯流接點，引導水流匯入主管，外型方整易於施作。

Specifications

規格	D	D0	D1	D2	H1	W
110-75	110	75	105	71	15.2	8

單位：毫米　Unit：mm

Vent · 11

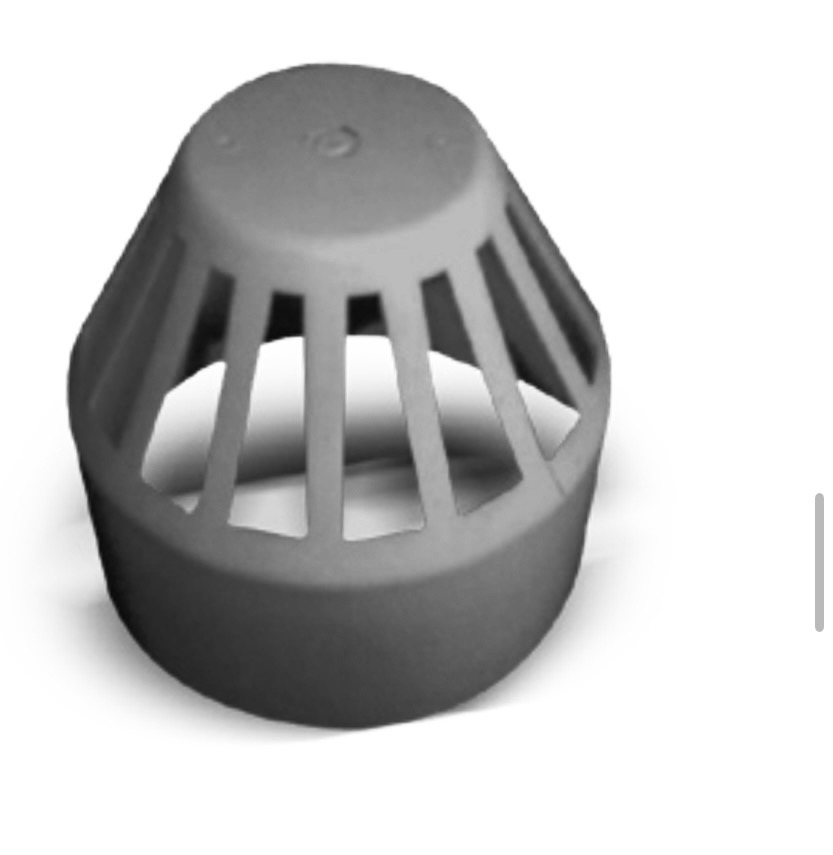

透氣帽

Ventilation Cap

通氣管路頂端之保護配件，防止異物進入並維持管內空氣流通。

Specifications

規格	D	L	H
110	110	48	100
160	160	58	126

單位：毫米　Unit：mm

Cleanout · 12

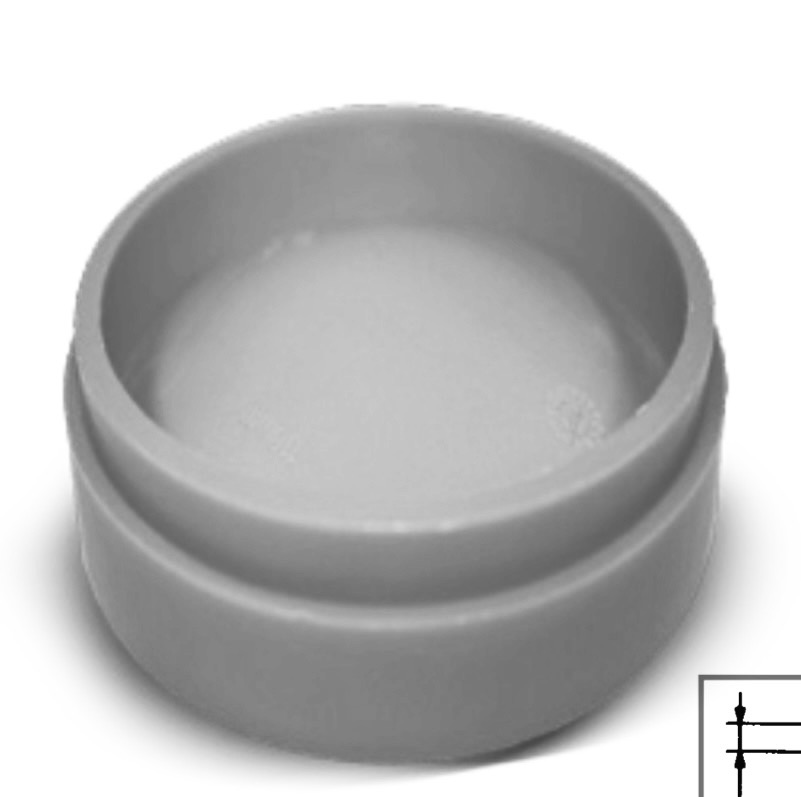

溝槽式清潔口

Cleanout Coupling

便於管路內部之日常清潔與疏通作業，是維護管路長期暢通的重要設計。

Specifications

規格	D	D1	W	H
50	50	47	15.2	23.5
75	75	71	15.2	23.5
110	110	105	15.2	23.5
160	160	154	15.2	23.5
200	200	193	15.2	23.5

單位：毫米　Unit：mm

Cover · 13

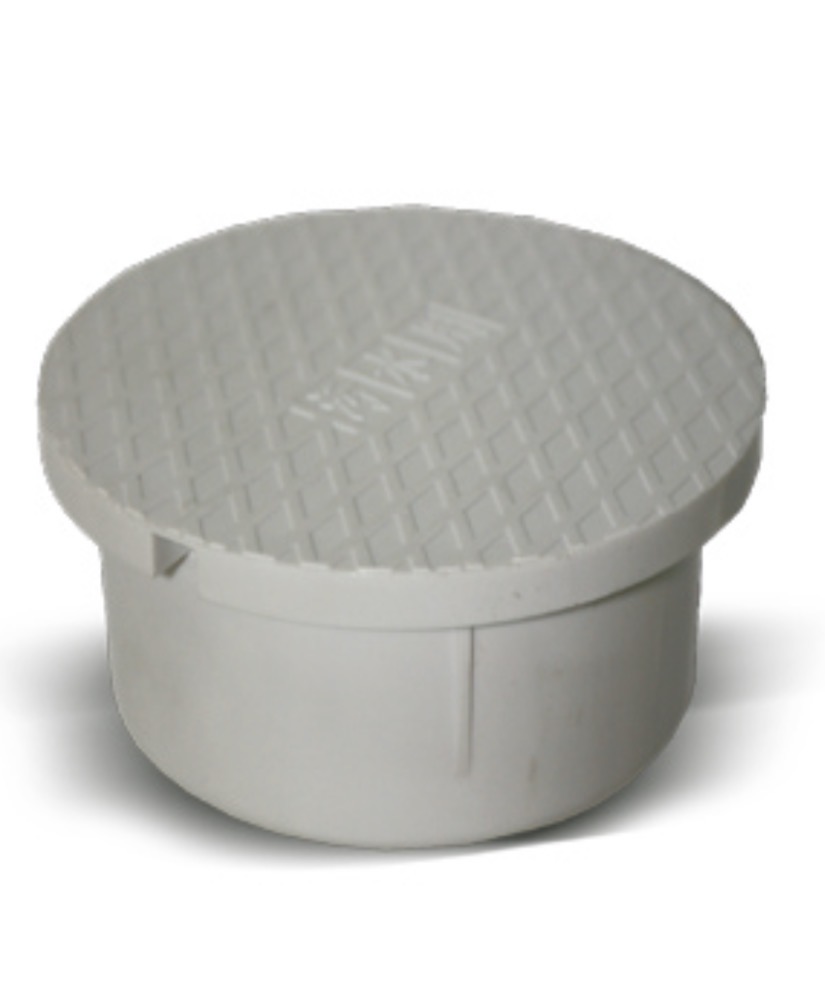

清除孔蓋

Cleanout Cover

清潔口之密封蓋件，表面採防滑紋設計，兼顧美觀、耐用與安全。

Specifications

規格	D	d1	d2	to	L1	W
50	55	39	43	4	30	6
75	80	60	64	5	30	6
110	115	90	95	6	30	8
160	165	135	139	7.5	30	10
200	205	169	174	10	30	10

單位：毫米　Unit：mm

Bracket · 14

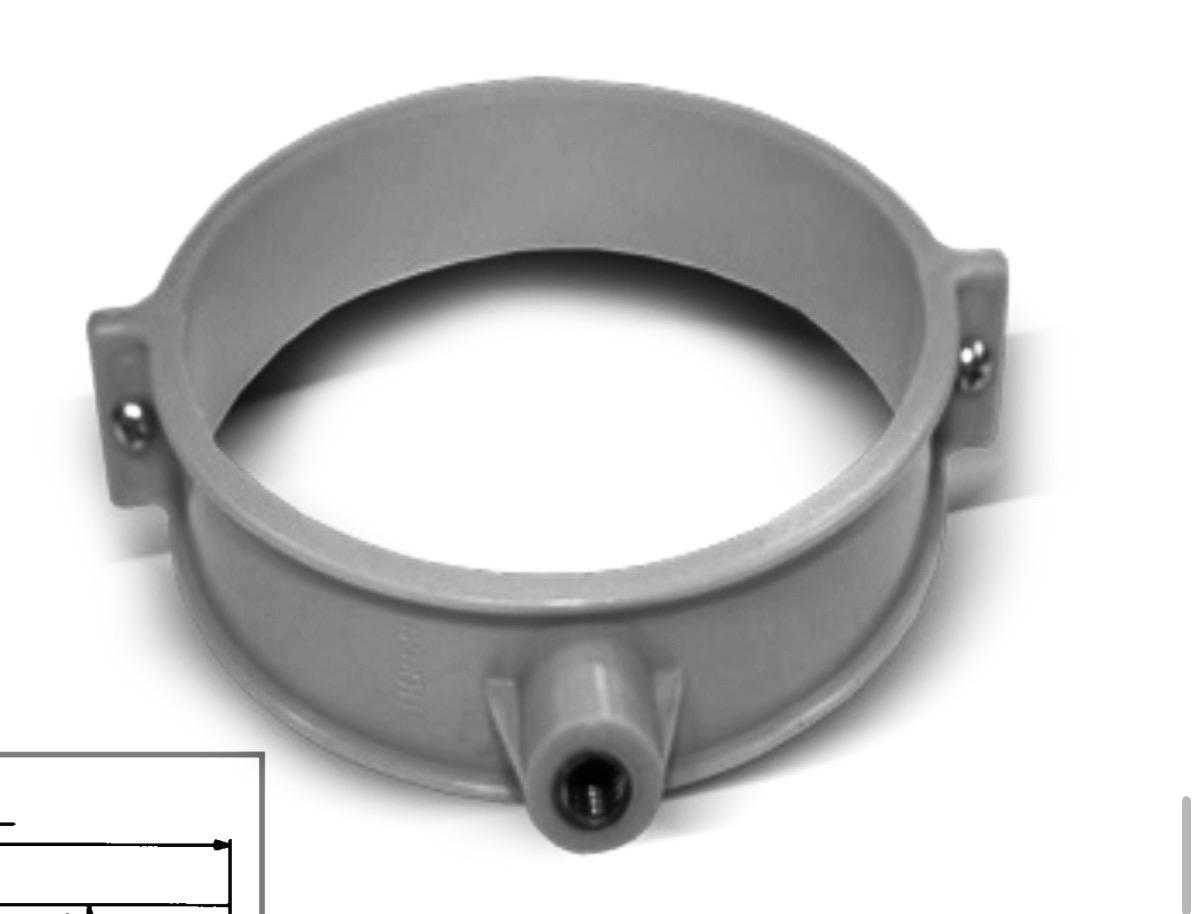

支架

Bracket

提供管材穩固的固定支撐，確保整體管路系統長期穩定運作不位移。

Specifications

規格	D	E	M	L
50	50	2.5	¢5	84
75	75	2.5	¢5	109
110	110	2.5	¢5	140
160	160	2.5	¢5	95
200	200	2.5	¢5	235

單位：毫米　Unit：mm

Installation

溝槽機施工／五大步驟

HDPE 管材採獨家設計之溝槽快速接合系統，無需熔接亦不必使用膠水。施作人員按照下列五個標準作業步驟操作，即可完成密封性能良好且穩定可靠的管路接合工作。

插入管材

將欲加工管材置入專用刮溝機具，鎖緊把手固定撐頭，確認管材牢固不致鬆動。

切管刮溝

啟動電源展開切管及刮溝，待刮刀自動跳離為止，使溝槽尺寸符合標準。

III

套入密封圈

密封圈套入其中一側接合端口，使其與管材表面完全密合貼齊。

調整密封圈

推進至另一接合端口，調整橡膠圈位置至兩側溝槽中央，確保受壓均勻。

鎖緊壓環

置入壓環並鎖入螺絲，鎖緊至兩端面完全平貼，完成穩固密封接合。

Applications

產品多樣化應用領域

HDPE 管材及配件廣泛運用於各種類型工程場域，從地下管溝鋪設到建築立管系統、從橋梁附掛管路到工業廠區排水設施，材料卓越性能確保系統於各種嚴苛條件下，依然維持穩定可靠的運作。

市政公共工程

都市排水管網與污水處理工程之優選用材，憑藉優異耐腐蝕性能，能確保長期穩定的服務品質。

工業生產廠房

適用於化學工業、電子製造、食品加工等行業所需之酸鹼廢水排放管路，安全無毒符合環保規範。

建築營造工程

大樓室內外排水立管系統之用，材質輕巧便於施工，能顯著縮短工期並提升現場作業效率。

橋梁基礎建設

橋梁側面與底部排水管路鋪設，抗衝擊與耐候特性確保結構物長期維持穩定狀態。
